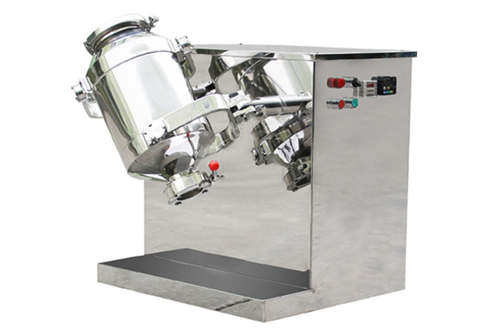

三維混合機——三維轉筒式混合設備

設備簡介：

三維混合機為高效混合設備，設計有獨特的主動、從動雙軸及二軸端三維運動搖臂結構，使混料筒體能在立體三維空間做復雜的多方向運動，使物料沿著筒體作環向、徑向和軸向的三向復合運動，加速了物料的流動擴散作用，物料無離心力作用，無比重偏析和分層、積聚現象，無死角，從而達到均勻混合的目的。

該機從動軸作柔性設計，使該機運動更加靈活、輕便，調試、維修更加方便。

該機軸承和料筒連接的部位在料筒外部，物料不會接觸軸承，不會造成污染。

本機適用于制藥、化工、食品、輕工、電子、礦冶、國防工業及各科研單位的粉狀、顆粒狀物料的高均勻度混合。

工作原理：

三維混合機工作原理與傳統的回轉式混合機不盡相同，裝料的筒體在主動軸帶動下，在立體三維空間上做獨特的平移、轉動、搖滾運動，使物料在混合筒內處于“旋轉流動—平移—顛倒墜落”等復雜的運動狀態，產生一股交替脈沖，連續不斷地催動物料；運動產生的湍流則具有變化的能量梯度，從而使被混合的的物料中各質點具有不同的運動狀態，各質點在頻繁的運動擴散中不斷的改變自己所處的位置，產生了滿意的混合效果。

物料混合中最忌的兩點：一是混合運動中離心力的存在，它能使不同密度的被混合物料產生偏析；二是被混合物料成團塊狀和聚積運動，使物料不能有效的擴散摻和。三維混合機的運動狀態克服了上述弊病，它是目前國際上理想的高效混合設備。

常用工藝：

通過機械外力和物料重力作用的方法將兩種或兩種以上物料均勻混合。適用于粉體、顆粒等物料的混合、解聚、干燥等工藝。

混合：多種分散體系間均勻混合制備一種新的材料。

解聚：將結團結塊的物料打碎。

干燥：將物料中所含水份或溶劑等液體通過加熱方式氣化抽離。

應用產品：

制藥、食品、醫藥中間體、調味粉、咖啡粉、面粉、香精香料、石墨、磁性材料、粉末冶金、鐵粉、陶瓷、電子、化工、塑料、橡膠、染料。

組成部件：

驅動電機、傳動系統、混料筒體、多向運動結構、變頻器及電器控制系統、機架等其他輔助組件

整機功能可選：

筒體容積：1L-1000L（大容積定制）

電機功率：0.12kw-7.5kw

電    源：380/400/415/440/480V；50/60Hz；3P

電機類型：普通型、防爆型、變頻型

能效等級：GB2(IE3)、GB3(IE2)

防護等級：IP54，IP55，IP65

工作環境：常溫、加熱、常壓、真空

調速方式：變頻調速（選用進口品牌變頻器）

進    料：人工投料、真空進料

出    料：手動蝶閥

材    質：304，316L，衛生級（符合GMP要求規范）

操 作 盤：普通按鈕柜、增安型防爆按鈕柜、隔爆型防爆按鈕柜

電器控制：繼電器控制

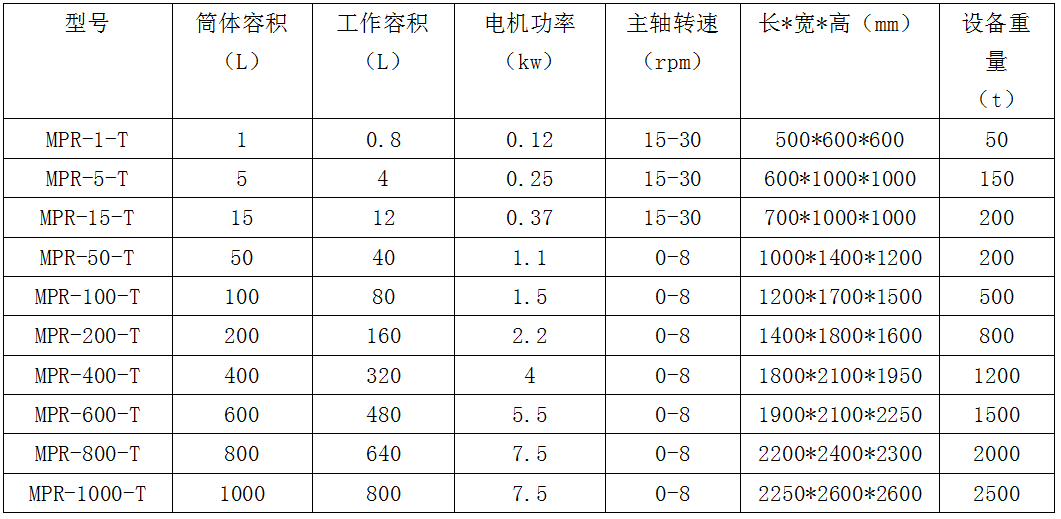

典型參數：

備注：

以上典型參數是以比重＜1g/cm3的粉料為介質時測定的數據，選型應根據物料目數、比重等參數計算。

您可以提出您所需要的處理量、設備形式、尺寸要求或您所需要加工的材料特性，工藝過程，嘉能德的銷售工程師會提供讓您滿意的方案。

主要特點：

1，外形美觀，做工細致，氣派大方，可觀性強。

2，結構緊湊、合理；安裝、操作、維護簡單；性能穩定，運轉平穩、安全可靠。

3，可實現真空進料和蝶閥出料，實現無塵操作。

4，變頻器能有效地緩沖重載啟動的慣性，還能準確的選擇停機時料筒的最佳位置，以方便進料或出料。

5，沒有機械擠壓和強烈磨損，混合顆粒時不易造成破碎，能保持物料顆粒完整。

6，物料在混合過程中無離心力作用，無比重偏析及分層、積聚現象，無混合死角。

7，裝料系數高，可達到80%，是普通回轉式混合機的兩倍，且混合效率高。

8，高度低，回轉空間小，建筑一般不需要躍層，占地面積少

9，整機可選用衛生級不銹鋼制作，料筒各處為圓弧過渡，筒體內外鏡面拋光處理，清潔衛生，符合GMP要求規范。

10，可增加夾套用于物料的加熱干燥或對物料的冷卻。

11，生產連續性強，可24h長時間運行。

12，專業化批量生產，品質可靠，交貨迅速。
