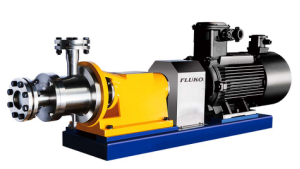

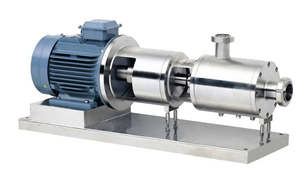

設備簡介：

三級高剪切乳化泵是連續式生產或循環處理精細物料的的高效率乳化設備。電機帶動轉子高速運轉，通過機械外力作用的方法使液-液、固-液物料顆粒粒徑變窄，使一種相均勻分布到另一種或多種相中，達到細化均質、分散乳化效果，從而形成穩定的乳狀液的狀態。三級高剪切乳化泵前級可配置送料泵，對中高粘度物料有一定的適用性。設備噪音低，運轉平穩，無死角，物料百分之一百通過分散、剪切的作用。具有短距離、低揚程輸送功能。

三級高剪切乳化泵比單級高剪切乳化泵具有更高的乳化分散效率。

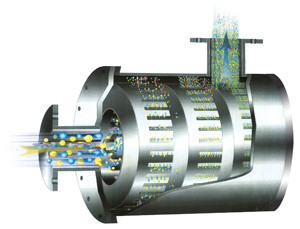

工作原理：

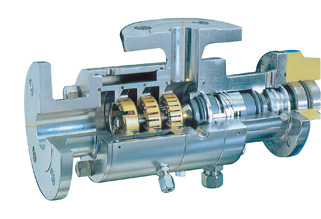

三級高剪切乳化泵采用臥式結構。在狹長的工作腔內裝有三組轉定子，轉定子可設計成兩層、四層、六層結構、齒數從粗到細、轉定子對偶耦合，高度配合。工作腔內傳動軸采用懸臂式彈性聯軸器將電機與軸承箱內的主軸聯接，提高傳動軸的運行質量，密封形式本局不同的工況來選擇。轉子高速運轉，形成真空，物料從進口被吸入轉定子腔內，強大動能使轉子產生極高的線速度，使物料在轉、定子間隙之間經過強烈的撞擊、破碎、離心擠壓、液層摩擦、強力剪切之后飛射出去，在多種不同方向力的作用下，產生強大紊流，物料從出口流出。可進行多次循環操作。

常用工藝：

高效的在線分散設備，安裝在管路上可對物料進行連續處理。乳化泵可用于多相液體介質連續乳化或分散，同時對于低黏度的液體介質起到輸送的作用。也可以實現粉體、液體按比例連續混合。廣泛應用于食品、制藥、化妝品、化工、礦業、造紙、水處理等精細化工行業。

單級高剪切乳化泵適應于10000cps以下各種粘度流體的乳化和均質。

乳化：不相容液體制備穩定乳液的過程

均質：一種分散體系物料，進一步解聚、細化、均勻其中分散質的過程

分散：不溶性固體粉末或分散于液體中制備固液分散體系的漿料

溶解：可溶性固體或液體溶解于另一液體中制備溶液

混合：多種分散體系間均勻混合制備一種新的材料

應用產品：

生物、醫藥、食品、農藥、化妝品、涂料、油漆、墨水、油墨、色漿、染料、顏料、乳液、樹脂、膠漿、乳膠、膠粘劑、泥漿、紙漿、電子、電池漿料、納米改性涂料、生物柴油、涂布漿料、擠出漿料、壓模漿料、紡織助劑、印刷漿料、果汁果醬、湯料、乳制品、組織勻漿、油田化學品、表面活性劑、瀝青、乳化劑、食品飲料、生物柴油、唇膏、口紅、面霜、懸浮劑、糖漿。

組成部件：

驅動電機、機座、軸承及密封、轉定子工作頭、泵腔、控制系統等其他輔助組件

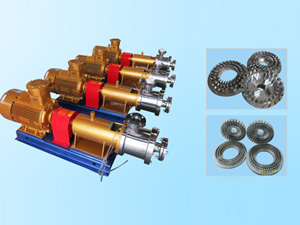

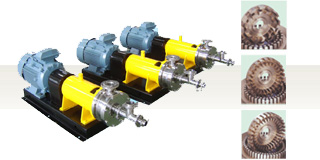

轉定子工作頭：

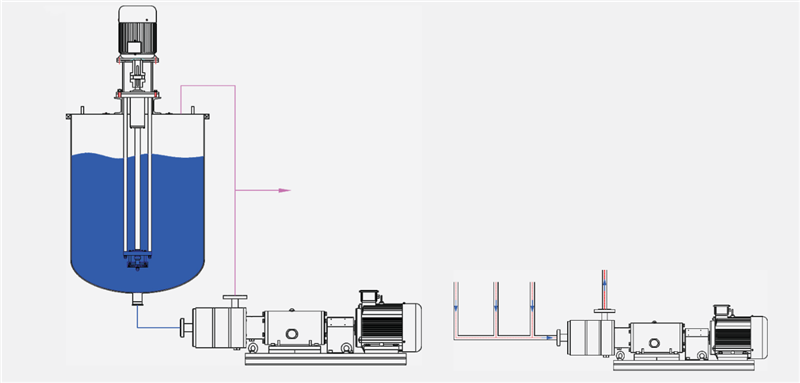

安裝方式可選：

整機功能可選：

流量范圍：1~200m3/h

功率范圍：1.1KW-250KW

電    源：220/230/240/380/400/415/440/480V；50/60Hz；3P

電機類型：普通型、防爆型、變頻型

能效等級：GB2(IE3)、GB3(IE2)

防護等級：IP54，IP55，IP65

調速方式：變頻調速，選用進口品牌變頻器

密封方式：單端面機械密封，雙端面機械密封，集裝式機械密封（可選多種沖洗方案）

轉 定 子：2層，4層，6層，3層可選

連接方式：法蘭式、快接式

過流部件材質：304，316L，2205等

其他部件材質：碳鋼、304、316L等

使用區域：一般安全區域，防爆區域，潔凈區域，實驗室操作臺

操 作 盤：普通按鈕柜、增安型防爆按鈕柜、隔爆型防爆按鈕柜、普通觸摸屏、防爆觸摸屏

電器控制：繼電器控制、PLC控制、矢量控制、溫度壓力檢測

其他功能：防腐型（特殊溶劑及酸堿等），耐高溫型（300℃），夾套控溫型，耐壓型（＜1.6MPa）

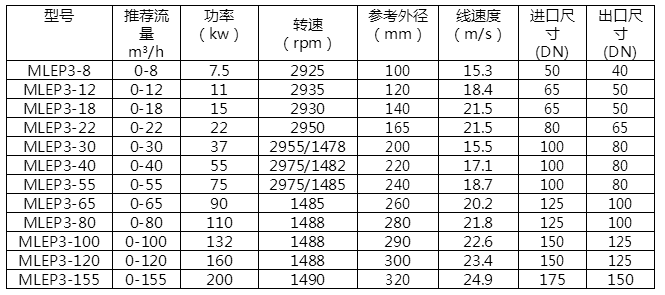

典型參數：

備注：

* 表中流量范圍是指介質為“水”時測定的數據，表中所列型號的出口壓力≤0.15MPa；

* 如采用循環工藝，建議與間歇式高剪切分散乳化機配合使用；

* 如有高溫、高壓、易燃易爆、腐蝕等特殊工況時，須提供詳細準確的參數；

* 粘度每增加1000mPa.s，標稱的物料流量將減少20%。

* 在粘度＞5000mPas時必須泵入，輸送泵的壓力≤0.3MPa，且增大驅動功率；

* 物料流量較小時，必須注意觀測介質溫度。

您可以提出您所需要的處理量、設備形式、尺寸要求或您所需要加工的材料特性，工藝過程，嘉能德的銷售工程師會提供讓您滿意的方案。

主要特點：

1，外形美觀，做工細致，氣派大方，可觀性強。

2，結構緊湊、合理；安裝、操作、維護簡單；性能穩定，安全可靠，省時、高效、節約能耗。

3，效率高，產品品質好，設備線速度20m/s以上，能夠快速的將一種相均勻分布到另一種或多種相中，達到細化均質、分散乳化效果，最終產品穩定，不易分層，粒徑分布范圍窄，勻度高，無死角，物料 100% 通過分散剪切。

4，加工精度高、壽命長，轉定子采用鍛件材料、CNC加工中心加工，轉定子間隙極小，剪切極限細度好，乳化分散效率高，提高產品的使用壽命。

5，轉定子拆卸方便，清洗方便。

5、采用雙端面機械密封設計，更有效防止物料泄漏，減少維護成本。

6，變頻調速精確，能耗低，進口品牌重載型配置。

8，可采用自動控制，溫度和壓力自動反饋系統，保障安全。

9，專業化批量生產，品質可靠，交貨迅速。

10，工作時空氣吸留極少，可使物料迅速溶解，二次顆粒變小。

11，生產連續性強，可24h長期時間。

12，可定制化程度高，滿足各種物料特性、處理量，高溫高壓、易燃易爆、智能化、數字化要求，材質可根據要求定制SS304//SS316L/哈氏合金/鈦鉬鎳合金等材料。
